隨著我國光纖到戶的建設規模達到高峰，由此帶來了大量的運維問題和需求，這也逐漸成為當前運營商最為迫切的關注點之一。
其中，最后一公里接入光纖線路的ONU弱光問題難以定位，已然成為末端裝維人員的痛點。

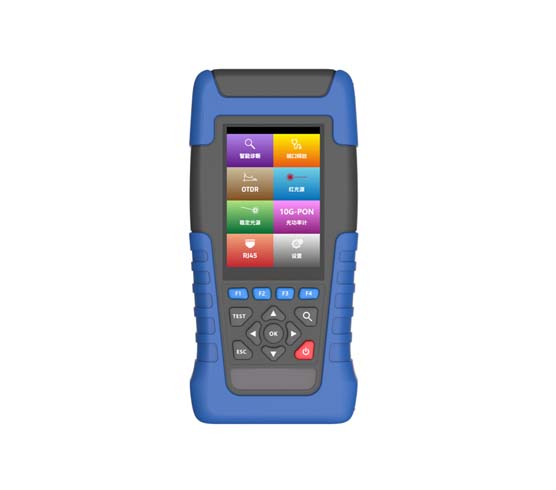

針對這一現狀，推出了LN-FM618裝維寶 FTTX在線光路測試儀，可幫助現場裝維人員快速、精準地定位末端接入光纖鏈路的故障點，大幅提升G/EPON以及XG-PON/10G-EPON線路的弱光整治效率和質量。
LN-FM618裝維寶配備了智能診斷、端口釋放、高精度在線測試OTDR、FTTX分波10G-PON光功率計、穩定光源、紅光源、RJ45網線對線等功能，同時帶有藍牙無線連接，可將現場測試結果實時上傳至運營商app，幫助建立線路"健康卡";，并可與后臺數據自動進行比對以鑒定當前鏈路質量。
LN-FM618裝維寶是新一代智能化光纖通信測量儀器，由本公司精心研制、生產，并在出廠前經過嚴格的機械、電子和光學檢驗等標準的質量控制流程。該儀器適用于最后一公里接入光纖線路工程施工和維護中檢測光纖損耗以及光纖故障定位。
功能特點
技術參數
1、測試光纖的總長度和總損耗
2、測試光纖曲線上任意兩點間距離
3、測試光纖接入頭子的插入損耗
4、測試光纖末端接頭連接狀態
5、測試近端光纖線路的衰減事件
6、測試并顯示曲線上任意兩點間損耗（dB）及光纖衰減常數（dB/km）
7、測試并顯示曲線上連接點連接損耗和熔接點，宏彎曲的衰減損耗（dB）
8、測試反射損耗值
9、多脈寬智能分析鏈路信息
10、空資源清查
11、連接點自動搜索功能
12、實時測試功能，方便觀察快速鑒別光纖鏈路情況
13、支持帶光線路的在線測試
14、智能電池電量指示功能
15、測試波形存儲：可將測試波形數據存入本機內存
16、支持和手機藍牙互連，快速傳輸測試文件至手機終端
17、支持手機遠程控制
18、10mW紅光源
19、穩定激光源
20、10G-PON下行1490/1577nm和上行1270/1310nm分波光功率計
21、RJ45網線線序測量
|
類別 |
參數 |
|
智能診斷 |
|
|
測試模式 |
1、常規光眼模式；2、測試光纖末端為光貓；3、測試光纖末端為分光器 |
|
分辨率 |
標準/高 |
|
事件圖示 |
1、起點；2、連接器；3、熔接點；4、宏彎；5、終點；6、分光器；7、光貓 |
|
端口釋放 |
|
|
端口狀態 |
1、有光貓（在線）；2、有光貓（下線）；3、無光貓（脫落）；4、無光貓（斷纖）；5、流氓貓 |
|
在線資源核查準確率 |
100% |
|
非在線資源核查準確率 |
90% |
|
綜合資源核查準確率 |
99% |
|
弱光光纖段定位 |
OLT/分光器方向；ONU/光貓方向 |
|
OTDR |
|
|
測試波長 |
1550±5nm(支持帶光測試) |
|
動態范圍 |
20dB |
|
事件/衰減盲區 |
≤1m/≤4m |
|
量程 |
500m，1km，2km，5km，10km，20km，40km，80km，120km |
|
脈寬 |
3ns/5ns/10ns/30ns/50ns/100ns/275ns/500ns/1μs/2μs/5μs/10μs/20μs |
|
折射率 |
1.468 |
|
末端門限 |
3-6dB |
|
采樣點 |
20000 |
|
最高采樣分辨率 |
0.05m（1km） |
|
距離精度 |
±(1m+測試距離×3×10-5+采樣分辨率) (不計折射率誤差) |
|
損耗精度 |
0.1dB |
|
線性度 |
0.1dB |
|
反射精度 |
±2dB |
|
紅光源 |
|
|
工作波長 |
650nm±10nm |
|
輸出功率 |
10mW |
|
工作模式 |
CW/1Hz/2Hz |
|
穩定光源 |
|
|
工作波長 |
1550±20nm |
|
輸出功率 |
>-12dBm |
|
工作模式 |
CW/270Hz/1kHz/2kHz |
|
10G-PON光功率計 |
|
|
校準波長 |
同屏顯示1490nm、1577nm、1270/1310nm |
|
測量范圍 |
-40~+10dBm |
|
測量精度 |
±0.35dB |
|
RJ45網線測試 |
|
|
測量標準 |
TIA-568A和TIA-568B標準網線線序測量 |
|
其他 |
|
|
光接口 |
兩個標配SC/UPC口；紅光源標配2.5mm萬能口 |
|
電接口 |
RJ45接口x2，RJ45遠端模塊，Type-C數據/充電口 |
|
無線接口 |
藍牙 |
|
屏幕 |
3.5英寸彩色液晶顯示屏 |
|
數據存儲 |
標配16GB TF卡 |
|
電池 |
5000mAh鋰電池 |
|
尺寸/重量 |
192.9Lx93.8Wx47H(mm)/0.58kg |
-
