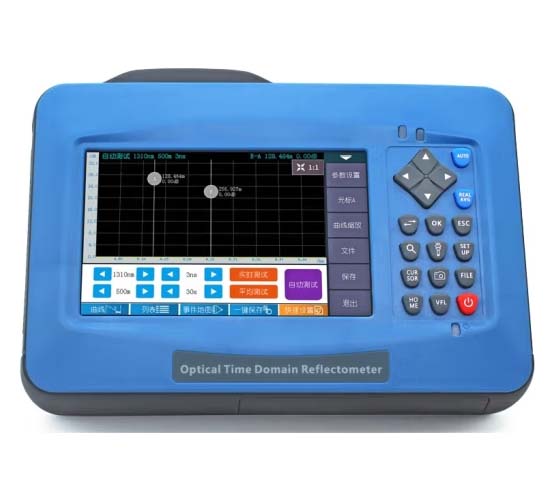

iT-6900 OTDR是最新一代迷你型測試平臺，它可以幫助現場技術人員快速、高效地對網絡進行安裝、調試和維護。

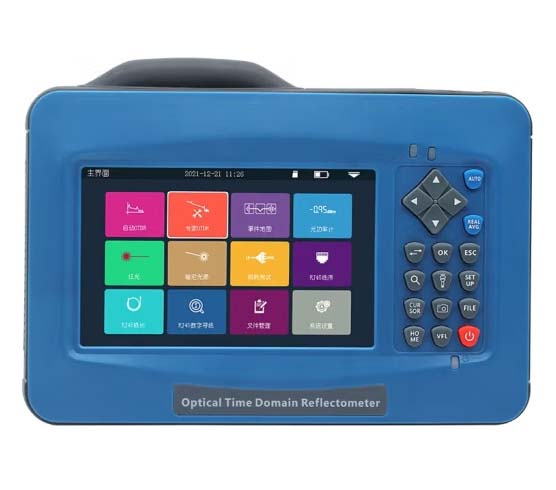

iT-6900迷你光時域反射儀采用5英寸電容全觸摸屏，支持多點觸控。集成自動OTDR、專家OTDR、事件地圖、穩定光源、紅光源、光功率計、損耗測試、RJ45網線測試、手電筒等多種功能；“電腦級”文件管理，滿足不同場合多種測試需求，8G內存，可存儲曲線超過20萬條；配備4000mAh高密度大容量聚合物鋰電池，智能節電管理，高亮度下超過8小時測量時間，整機匹配功能強大的內部分析軟件，可以為終端測試人員提供精準的數據服務。
隨著通信網絡光纖化這一進程持續地推進，“以點帶面”已經成為城市光網絡建設維護工作的常態，因此更加輕便、人性化操作的儀表得到了更多青睞。創新設計的iT6900保證了現場技術人員最佳的工作負荷狀態，全觸控+鍵盤操作也能夠適應不同的使用習慣和需求，帶有圖形用戶界面的彩色顯示屏在現場實現了簡單操作和優化工作流程。
iT-6900用于測量各類光纖光纜的長度、損耗、接續質量等參數，廣泛用于光纖到戶、城域網及二級骨干網通信系統的工程施工、線路維護及緊急搶修測試、光纖光纜的研制與生產測量等領域。
主要特點
型號規格
技術參數
1、Mini型小巧設計，攜帶、使用更加方便
2、多功能合一（自動OTDR、專家OTDR、事件地圖、光功率計、紅光、穩定光源、光損耗測試、RJ45線序、RJ45線長測試、RJ45尋線(選配)、手電筒）
3、“電腦級”文件管理方式
4、20h超長待機時間
5、輕松測試被測件插損（標配穩定光源和光功率計具有波長識別功能）
6、多點觸控，支持手勢放大縮小曲線
7、一鍵截屏功能
8、自動OTDR：無需復雜設置，一鍵測試
9、專家OTDR：專業測量，曲線、列表、MAP同時顯示

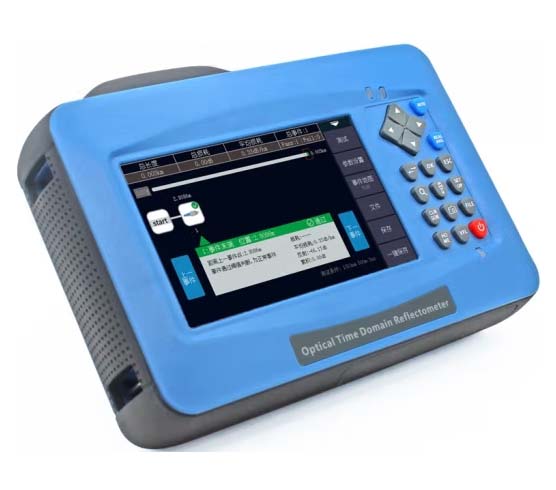

10、具備事件地圖功能，將被測光纖鏈路的長度、接頭類型、斷點位置等信息以圖形化的形式顯示出來
11、實時測試功能，方便觀察光纖實時對接效果
12、支持光功率計和大功率紅光源（≥10mW）
13、8GB可插拔SD卡（最大支持16GB），可存儲大約20萬條測試曲線
14、1個Type-C USB口，可充電或?qū)?shù)據導出至電腦中
|
型號 |
測試波長 |
動態范圍 |
事件/衰減盲區 |
|
iT-6900 |
1310/1550nm |
26/24dB |
2.5m/8m |
|
類別 |
參數 |
|
適用光纖 |
G.652單模光纖 |
|
距離范圍 |
500m/1km/2km/4km/8km/16km/32km/64km/100km |
|
脈沖寬度 |
3ns/ 5ns/ 10ns/ 20ns/ 30ns/50ns/80ns/ 160ns/ 320ns/ 500ns/ 800ns/ 1μs/2μs/ 3μs/5μs/8μs/ 10μs/ 20μs |
|
采樣點 |
16k~128k |
|
采樣分辨率 |
0.05m~8m |
|
距離精度 |
±(1m+測試距離×10-5+取樣間隔) |
|
損耗分辨率 |
0.001dB |
|
距離分辨率 |
0.001m |
|
線性度 |
≤0.05dB/dB |
|
回損精度 |
±3dB |
|
群折射率 |
1.00000~2.00000 |
|
數據存儲 |
內部存儲8GB，存儲>20萬條曲線 |
|
紅光源 |
輸出波長：650nm±20nm，輸出功率：≥10mW，調制頻率：CW/1Hz/2Hz |
|
穩定光源 |
輸出波長：與OTDR測試波長一致；輸出功率：≥-5dBm； |
|
光功率計 |
校準波長：850/980/1300/1310/1490/1550/1625/1650nm；不確定度：±5%； |
|
RJ45尋線(選配) |
尋線模式：數字尋線/模擬尋線；測試距離：≤300m；支持帶電/線對尋線 |
|
RJ45線長測試 |
測試距離：≤300m |
|

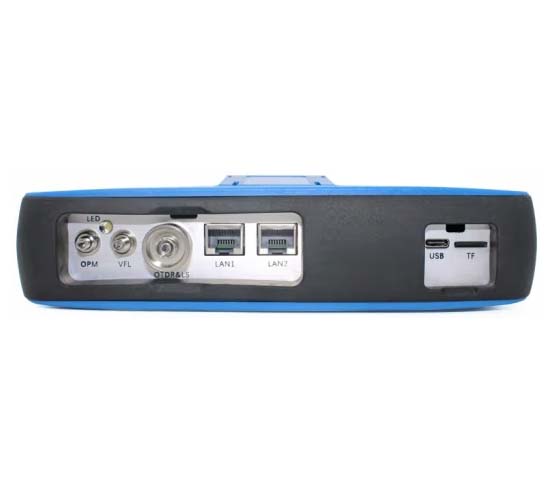

接口 |
光接口：FC/UPC（可互換SC、ST） |
|
數據接口：USB Type-C |
|
|
顯示器 |
5英寸IPS TFT-LCD全視角多點觸控電容屏，支持手勢放大 |
|
電源 |
3.7V/4000mAh聚合物鋰電池（高亮度待機>20h，連續測試>12h） |
|
溫度 |
工作溫度：-10℃~+55℃；貯存溫度：-40℃~+70℃ |
|
濕度 |
0~95%（無結露） |
|
尺寸/重量 |
173L×109W×45H(mm) /≤0.7kg（含電池） |
|
附件 |
USB數據線、說明書、合格證 |
-
