現在有些機房ODF架、交接箱上尾纖和跳線，由于布放的不規范、標簽粘貼不規范、過于隨意的維護跳纖，造成線路像蜘蛛網一樣零亂，很難找出同一條光路，很難找出在用的光路，無法梳理出對應的尾纖，這樣也無法提高光路資源的利用率和準確率。這些線路上的光纖，都是已開通信號的，不能隨便斷開，如果需要梳理出對應的光纖，利用傳統的紅光源、光功率計、光源等檢測儀器，是無法檢測的。
理念科技根據通信行業遇到的現有情況，推出了一款新產品----光纖尋纖儀（型號iT-6810S/F），尋纖器由信號發生器和信號匹配器兩部份組成，可以有效的解決在線業務光纖的識別，無需斷開線路業務，只要在被測尾纖的一端夾上一個信號發生器，通過信號匹配器即可找到對應同一光路的光纖。
特點
技術指標
創新的光纖在線低頻信號發生技術，能夠不中斷在線光纖而精確查找所需的特定光纖
1Hz低頻信號發生與識別，不會影響光纖內的在線信號傳輸
插入損耗很?。?lt;1dB，不會影響光纖內的在線信號傳輸
支持1.6、2、3mm的光纖線徑
自動判斷功能，能自動識別測試信號，并會發出鳴音提示
具有一鍵校準功能，適應不同環境自然光強度的準確測量
使用簡單、便捷，易學易用
LED指示燈簡潔清晰
使用5號干電池，體積小，質量輕，適于攜帶
創新的在線低頻信號發生技術
在紛亂的光纖環境中，想找到需要使用的特定光纖往往很費時間精力，傳統的在線光纖的識別通常需要一名技術人員拉動光纖跳線的一端，同時另一名技術人員嘗試在另一端確定是哪根光纖跳線在動，這個過程會導致較長時間的延遲，稍有不慎就會造成光纖斷開而引起不必要的服務中斷，產生不良后果，造成經濟損失。

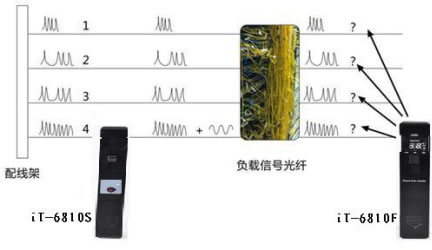

將創新的iT-6810S在線信號發生器與iT-6810F信號匹配器配合使用，技術人員便可在無需使光纖斷開連接的情況下識別特定的負載信號光纖。
iT-6810S是一款無干涉、無中斷的夾持式低頻信號發生器，將其與我們的iT-6810F配合使用，就可以滿足這項需求，同時可以確保損耗在較低水平。iT-6810S安裝在發送器所在位置，它通過向光纖施加輕柔的低頻調制壓力，向負載信號添加1Hz的調制信號。短短幾秒鐘后，iT-6810F就會在另一端檢測到該低頻信號，并發出提示鳴音。
自動判斷功能
iT-6810F能夠自動識別iT-6810S所發出的低頻信號，在檢測到對應的光纖時，儀表上的LED信號燈不僅會有規律閃動，而且會發出蜂鳴聲。操作人員根據蜂鳴聲就可判斷是否已經找到對應的光纖。
|
iT-6810S在線信號發生器 |
|||
|
產生信號類型 |
1Hz低頻信號 |
||
|
產生信號方式 |
機械 |
||
|
插入損耗 |
< 1dB@1310nm |
||
|
適用光纖類型 |
G652D、G655、G657A1、G657A2 |
||
|
適用光纖外徑直徑 |
0.9/2/3mm |
||
|
iT-6810F信號匹配器 |
|||
|
識別波長范圍 |
900～1700nm |
||
|
探測頭類型 |
InGaAs |
||
|
識別信號類型 |
CW、270HZ±5％、1kHZ±5％、2kHZ±5％、1Hz |
||
|
探測頭類型 |
Φ1mm InGaAs 2pcs |
||
|
適配頭類型 |
RB0.25、RB0.9、RB2.0、RB3.0 |
||
|
信號方向指示 |
左右LED方向指示燈 |
||
|
信號方向檢測范圍(dBm,CW/0.9mm裸纖） |
-46～10 (1310nm) |
||
|
-50～10 (1550nm) |
|||
|
信號功率檢測范圍(dBm ,CW/0.9mm裸纖) |
-50～10 |
||
|
信號頻率指示（Hz） |
270，1K，2K |
||
|
頻率檢測范圍 (dBm,平均值) |
Φ0.9，Φ2.0 |
-30～0 (270Hz,1KHz)、-25～0 (2KHz) |
|
|
Φ3.0 |
-25～0 (270Hz,1KHz)、-20～0 (2KHz) |
||
|
插入損耗（dB，典型值） |
0.8(1310nm) |
||
|
2.5(1550nm) |
|||
|
其它規格 |
|||
|
電源 |
9V疊層電池 (可連續工作38小時) |
||
|
電池使用時間 |
大于8小時 |
||
|
工作溫度 |
-10℃~+50℃ |
||
|
貯存溫度 |
-20℃~+70℃ |
||
|
尺寸 |
209L×33W×31H(mm) |
||
-
